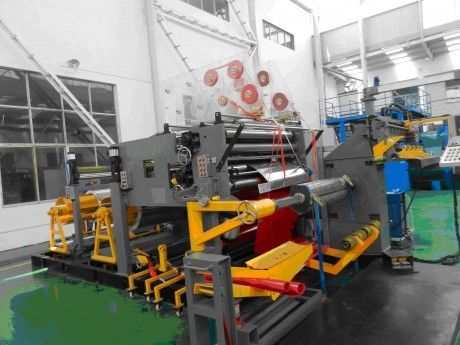

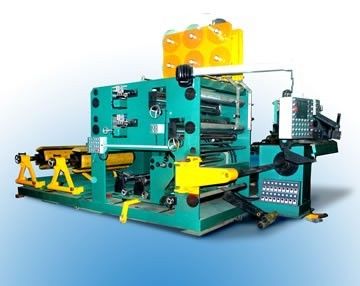

CNC υψηλής ταχύτητας άνεμος μηχανή, αυτόματη μηχανή τυλίγματος σπειρών

. Ν

ΣΤΟΙΧΕΙΟ

ΠΡΟΔΙΑΓΡΑΦΗ

1

Σειρά σπειρών

1.1

Αξονικό μήκος

Max: 600 χιλ.

1.2

Αξονικό μήκος (με το μόλυβδο)

Max: 720 χιλ.

1.3

Εξωτερική διάμετρος (να μην περιλάβουν τα καλώδια)

φ600

1.4

(Ανώτατος) έξω από τη διάμετρο (ανώτατη)

φ620

1.5

(Λ.) μέσα στη διάμετρο (λ.)

Κανένα που περιορίζεται

1.6

Τύπος σπειρών

Κύκλος, έλλειψη, ορθογώνιο (σπείρα weight≤500kg)

2

Υλικό σπειρών

2.1

Φύλλο αλουμινίου χαλκού ή αργιλίου

width≤600mm, thickness0.3-1.5mm                              Σπείρα μέσα στη διάμετρο: Φ400                                           Σπείρα έξω από diameter≤Φ800.

2.2

Σμαλτωμένο καλώδιο

Καλώδιο: MaxΦ0.3-3.0 χιλ.                                               Επίπεδο καλώδιο: Ανώτατο 3×12 χιλ.

3

Decoiling συσκευή φύλλων αλουμινίου συμπεριφοράς

Πνευματικός τρόπος έντασης

3.1

Μήκος κυλίνδρων υποστήριξης

620 χιλ.

3.2

Ο κύλινδρος υποστήριξης ρυθμίζει τη σειρά

Φ470-φ520

3.3

Φορτίο κυλίνδρων υποστήριξης (ανώτατο)

1000 κλ

3.4

Επεκτειμένος δύναμη

Max: 5000N-μ (Stepless διευθετήσιμο)

3.5

Δύναμη εργασίας έντασης

0-0.6 MPA

4

Άνεμος συσκευή

4.1

Ταχύτητα τυλίγματος

0-20 n/min

4.2

Ροπή εργασίας (ανώτατη)

≥ 5000 NM

4.3

Δύναμη τυλίγματος

11 KW

4.4

Τρόπος κανονισμού ταχύτητας

Stepless κανονισμός ταχύτητας συχνότητας

5

Συσκευή μόνωσης στρώματος decoiler

5.1

Άξονας insulationinstallation στρώματος

2 σύνολα

5.2

Σπείρα μόνωσης στρώματος έξω από τη διάμετρο

≤φ400 χιλ.

5.3

Σπείρα μόνωσης στρώματος μέσα στη διάμετρο

Φ76 χιλ.

5.4

Πλάτος σπειρών μόνωσης στρώματος

Max: 620 χιλ.

5.5

Τρόπος Decoiling

Μηχανική στερέωση

5.6

Απόσβεση πρόσθιη (2 σύνολα ανεξάρτητων)

≤50 NM

6

Αποκαταστήστε τη συσκευή

6.1

Αποκαταστήστε τη μέθοδο

Αυτόματος σωστός συστημάτων σερβο μηχανών

7

Ηλεκτρικό σύστημα

Αυτόματος έλεγχος PLC

7.1

Ψηφία αρίθμησης

4 ψηφία (0.0-999.9) (ακρίβεια αρίθμησης: 0.1 στροφή)

7.2

Βασική λειτουργία

Εισαγωγή βημάτων, αναθεωρήσιμος, μνήμη διακοπής ρεύματος

7.3

Διεπαφή εργασίας

Επιτροπή ελέγχου αφής (κινεζικά και αγγλικά)

7.4

Συνολική δύναμη

15KW
