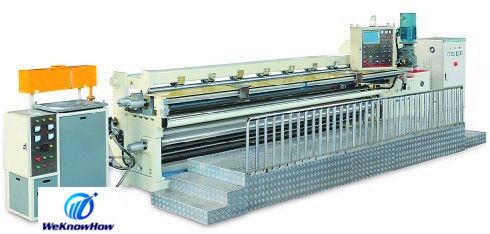

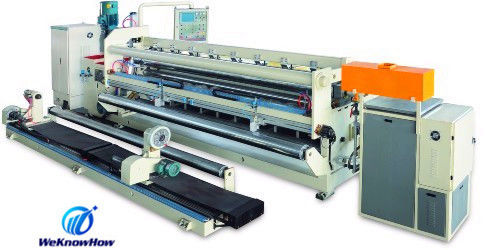

άνεμος μηχανή 2800mm CNC, χέρι που τρυπά τη μηχανή για το μετασχηματιστή οργάνων

άνεμος μηχανή 2800mm CNC, χέρι που τρυπά τη μηχανή για το μετασχηματιστή οργάνων

  3.2, τεχνικές παράμετροι

    ① κύριες τεχνικές παράμετροι μηχανών

    α. διάσταση πρώτων υλών

    πλάτος 750mm εγγράφου 2500 χιλ.

    Πάχος 0.1 ± 0.005 χιλ.

    Διάμετρος ф90 ± 2/ф450 ± εσωτερικών/εξωτερικού εξελίκτρων 10 χιλ.

    πλάτος φύλλων αλουμινίου αργιλίου 150-450 χιλ.

    Πάχος 0.008 χιλ.

    Εσωτερική/εξωτερική διάμετρος ф32/ф40 ± αργιλίου 0.5 χιλ. Ф50/ф60 ± 0.5

    Μήκος 700-2800 χιλ.

    β. σειρά επεξεργασίας

    Τελειωμένη τυλίγοντας διάμετρος ф60-300 χιλ.

    Μέγιστο τέμνον πλάτος 2500 χιλ.

    Ελάχιστο τέμνον πλάτος 600 χιλ.

    Σειρά επεξεργασίας του αριστερού στρογγυλού κόπτη XB 0 ~ 1100 χιλ. (η κεντρική γραμμή εξοπλισμού ως προέλευση)

    Η σειρά επεξεργασίας του σωστού στρογγυλού κόπτη YB 0 ~ 1100 χιλ.

    (η κεντρική γραμμή εξοπλισμού ως προέλευση)

    γ. κατεργασία της ακρίβειας

    ακρίβεια πλάτους ± 0.5 χιλ.

    ακρίβεια διαμέτρων ± 1 χιλ.

    ακρίβεια θέσης βημάτων ± 1 χιλ.

    τέλος deviation≤ 0.5 χιλ.

    απόκλιση πλάτους μετά από να κόψει ± 0.5 χιλ.

    Δ. παραγωγικότητα

    Ταχύτητα 15m/min εγγράφου

    ε. ικανότητα δύναμης 70KW

    φ. κατανάλωση αέρα 0.25m3/λ.

    γ. worktable ύψος: 1100 χιλ. (αναφερθείτε στο πραγματικό μέγεθος της μηχανής)

② κύριοι τεχνικοί όροι των διάφορων συστατικών

    α. κύριο οδηγώντας σύστημα

    a.1 τελειωμένος τυλίγοντας τη διάμετρο: ф60~300 χιλ.

    a.2 τελειωμένος τυλίγοντας το πλάτος: 600~2500 χιλ.

    a.3. Έλεγχος έντασης: 50-2500 Ν

    a.4 ταχύτητα άξονων: 080rpm

    a.5. Δύναμη 7.5KW κύριων μηχανών

    a.6 μηχανή 5.5KW έλξης

    a.7 ροπή 3000Nm παραγωγής

    a.8. Στροφή 1/10 ακρίβειας φρένων

    β. συσκευή στερέωσης

    b.1 μέγιστη πιέζοντας δύναμη κυλίνδρων 30KN

    b.2.the πιέζοντας δύναμη της ανώτερης πιέζοντας πλατφόρμας 7 ~ 30KN

    b.3 μέγιστη γωνία ταλάντευσης της ανώτερης πιέζοντας πλατφόρμας 25 º

    γ. θερμαντικός και ενισχυτικός μηχανισμός

    c.1 θερμοκρασία 110 ± 5 ℃ κυλίνδρων θέρμανσης

    c.2 δύναμη θέρμανσης 55KW

③ απαιτήσεις διαμόρφωσης προγράμματος ελέγχου

η αυτόματη τυλίγοντας μηχανή διαμορφώνεται και με 110KV και με 220KV

τυλίγοντας προγραμματιστές μετασχηματιστών οργάνων.

    α. 110KV (εξωτερική διάμετρος σωλήνων ¢ 40/¢ 32)

    β. 220KV (εξωτερική διάμετρος ¢ 60/¢ 50 σωλήνων)
