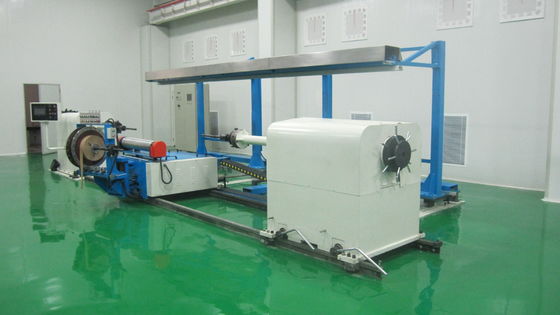

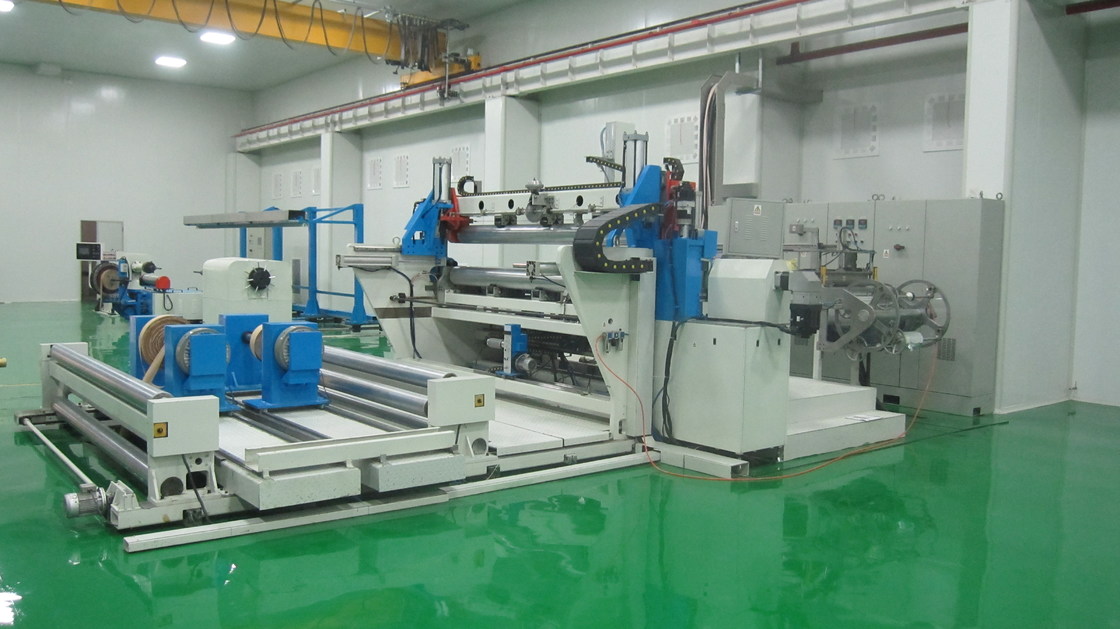

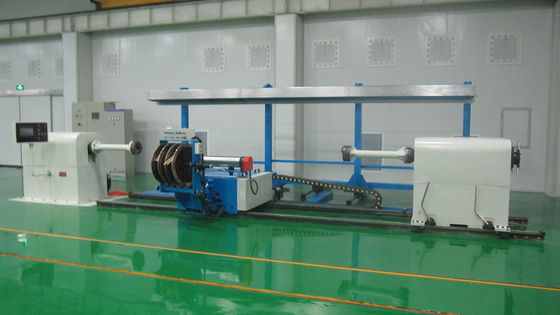

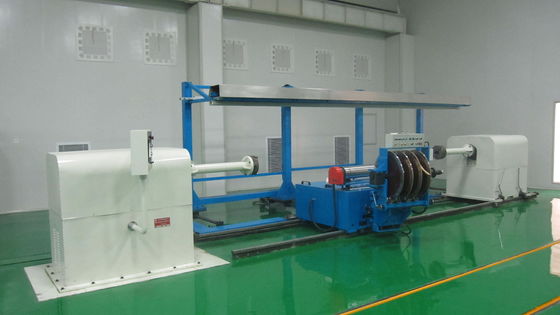

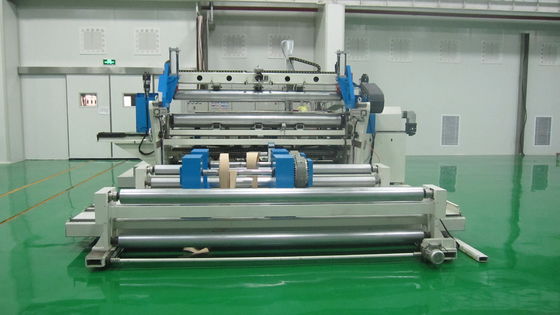

Αυτόματη CNC άνεμος μηχανή εγγράφου/τυλίγοντας μηχανή εγγράφου
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Υψηλό φως: | Μηχανή τυλίγματος σπειρών,Μηχάνημα αναδίπλωσης χαρτιού |
||
|---|---|---|---|
Αυτόματη CNC άνεμος μηχανή εγγράφου/τυλίγοντας μηχανή εγγράφου
Τεχνικές παράμετροι
1. Εσωτερική διάμετρος του σωλήνα πυρήνων: Φ26~Φ54
2. Εξωτερική διάμετρος του σωλήνα πυρήνων: Φ32~Φ60
3. Μήκος του σωλήνα πυρήνων: 1000~2500 χιλ.
4. Εξωτερική διάμετρος του τυλίγματος: Φ85~Φ240 χιλ.
5.Winding ταχύτητα: 0~60 περιστροφή/λεπτό
6. Ύψος του κέντρου εξοπλισμού: mmF 1000 (από την οθόνη worktable στη στάση worktable)
7. Πλάτος εγγράφου: 2800 χιλ.
8. Πάχος εγγράφου: 0.05~0.12 χιλ. (επίπεδο έγγραφο)
9. Εσωτερική διάμετρος του αρχικού κυλίνδρου: Φ76 χιλ.
10. Εξωτερική διάμετρος του αρχικού κυλίνδρου: Φ600 χιλ.
11. Βάρος του αρχικού κυλίνδρου: 600kg
12. Αριθμός κοπτών: 2
Τεχνικές απαιτήσεις
1. Ο σωλήνας πυρήνων υποστηρίζεται από τον πνευματικό άξονα και στις πλευρές και στο σωλήνα πυρήνων της διαφορετικής προδιαγραφής παρέχεται το διαφορετικό πνευματικό άξονα. Η ανταλλαγή του πνευματικού άξονα πρέπει να είναι κατάλληλη και γρήγορη.
2. Ο σωλήνας πυρήνων οδηγείται από τον πνευματικό άξονα και ο πνευματικός άξονας οδηγείται από τη σερβο μηχανή. Για να αποφύγει την παραμόρφωση του σωλήνα πυρήνων κατά τη διάρκεια του τυλίγματος, ο βοηθητικός ενισχυτικός ρόλος (καυτός ρόλος) πρέπει να εξοπλιστεί. Ο ενισχυτικός ρόλος (με την αύξηση του τυλίγματος της διαμέτρου) οδηγείται επίσης από τη σερβο μηχανή.
3. Ο ρόλος εγγράφου βάσεων υποστηρίζεται από τον 2800mm-μακρύ πνευματικό άξονα, ο οποίος η συγκέντρωση και η αποσύνθεση πρέπει να είναι απλές, εύκολες, ασφαλείς και αξιόπιστες. Η ικανότητα μεταφοράς του πνευματικού άξονα θα είναι περισσότερο από 600kg.
4. Στον ενισχυτικό μηχανισμό του αρχικού κυλίνδρου θα παρασχεθεί το σύστημα ελέγχου έντασης για να εξασφαλίσει τη σταθερή ένταση κατά τη διάρκεια του τυλίγματος.
5. Για να βάλει ακριβώς τη χωρητική οθόνη κατά τη διάρκεια του τυλίγματος, στον εξοπλισμό παρέχεται ο δίσκος εντόπισης για την ακριβή εντόπιση της αρχικής θέσης της οθόνης, η οποία είναι κατάλληλη να λειτουργήσει. Πρίν βάζει τη χωρητική οθόνη, ο εξοπλισμός θα δώσει τις υπαγορεύσεις σύμφωνα με τα στρώματα και τη διάμετρο τυλίγματος.
6. Υπάρχουν δύο κόπτες: κάποιος είναι για την κοπή τελών, η οποία δεν θα κινηθεί κατά τη διάρκεια του τυλίγματος και άλλη είναι για την εκλεπτυμένη κοπή τελών, η οποία θα κινηθεί σύμφωνα με την ταχύτητα τυλίγματος. Η κοπή των βημάτων μπορεί να διευθυνθεί συγχρόνως και στις δύο πλευρές.
7. Τα άχρηστα χαρτιά της κοπής θα συλλεχθούν από τον άνεμος μηχανισμό.
8. Ο σωλήνας κυλίνδρων και πυρήνων οδηγών πρέπει να είναι παράλληλος για να αποφύγει οποιεσδήποτε πτυχές κατά τη διάρκεια του τυλίγματος.
9. Ο εξοπλισμός θα ελεγχθεί από τον υπολογιστή και θα λειτουργήσει σύμφωνα με το σταθερό πρόγραμμα. Για τα διαφορετικά προϊόντα, το διαφορετικό πρόγραμμα εισάγεται και ο προγραμματισμός θα καθοριστεί σύμφωνα με τη διάσταση εντόπισης σχεδίων, τα στρώματα τυλίγματος, τη διάσταση εντόπισης οθόνης, το μήκος οθόνης, το μυτερή μήκος και τη διάσταση και άλλες παραμέτρους. Συγχρόνως, ο εξοπλισμός θα έχει τα χειρωνακτικά κουμπιά ελέγχου.
