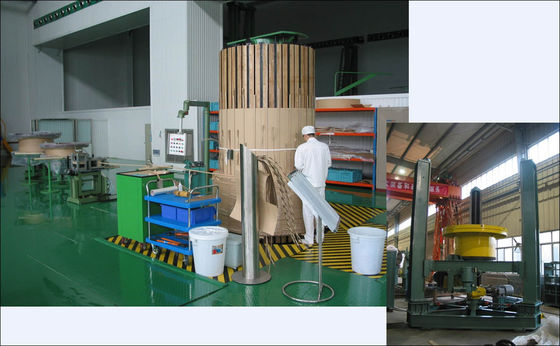

Υδραυλική CNC κατακόρυφος κοιλωμάτων μηχανών τυλίγματος με αυτόματο ελεγχόμενη
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Υψηλό φως: | Μηχανή τυλίγματος σπειρών,άνεμος μηχανή ινών |
||
|---|---|---|---|
Υδραυλική CNC κατακόρυφος κοιλωμάτων μηχανών τυλίγματος με αυτόματο ελεγχόμενη
Περιγραφή:

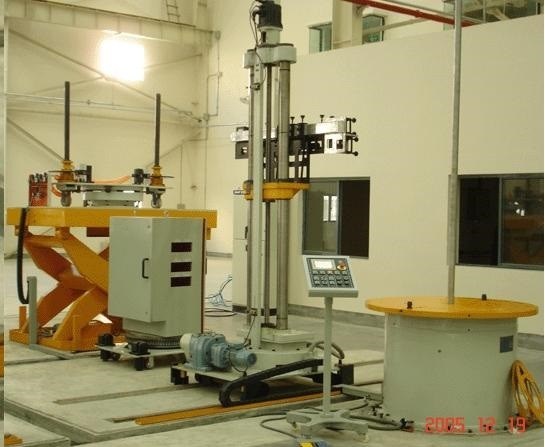

PVWM αποτελείται από το βάθρο, τη στήλη, το σύστημα ανύψωσης τσοκ, το σύστημα περιστροφής τσοκ, την κινητά πλατφόρμα πιάτων και το σύστημα ελέγχου. Οι διάφορες παράμετροι τυλίγματος παρουσιάζονται στο CRTs. Να ενεργοποιήσουν τις επιλογές και η επιλογή των διαφορετικών λειτουργιών από το δάχτυλο αγγίζουν το CRTs, η τεχνολογία του τυλίγματος μπορεί να συνταχθεί εκ των προτέρων ή να αναθεωρηθεί.
Εφαρμογές:

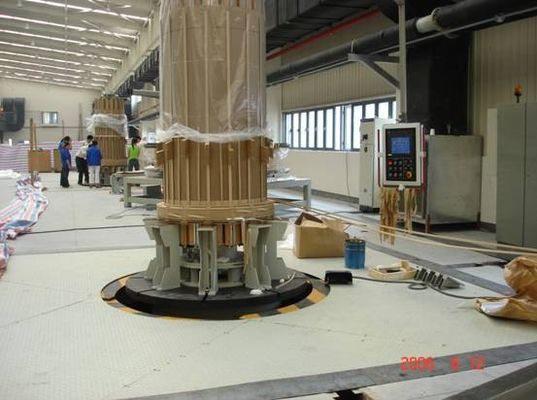

Η κάθετη άνεμος μηχανή το (PVWM) κοιλωμάτων είναι ιδανικός εξοπλισμός για την υψηλή τάση, έξοχο ελικοειδές windings υψηλής τάσης και windings δίσκων των μετασχηματιστών
Προδιαγραφές:
Στοιχείο | Αριθ. | Περιεχόμενο | Τεχνικές παράμετροι | ||||||
10t | 15t | 20t | 25t | 30t | 35t | ||||
Περιστροφική πλατφόρμα | 1 | Μέγιστο φορτίο (κλ) | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | |
2 | Μέγιστη περιστρεφόμενη διάμετρος (χιλ.) | Φ2200 | Φ2800 | Φ3000 | Φ3000 | Φ3200 | Φ3500 | ||
3 | Διάμετρος του τσοκ (χιλ.) | Φ1600 | Φ1800 | Φ2000 | Φ2000 | Φ2200 | |||
4 | Τ-διαμορφωμένο αυλάκι στο chuck×number: (mm×unit) | 28mm×8 | 36mm×8 | ||||||
5 | Ύψος της πλατφόρμας (χιλ.) | 700 | 700 | 800 | 850 | 850 | 900 | ||
6 | Ύψος του τσοκ στην πλατφόρμα όταν ανυψώνεται το τσοκ στην κορυφή (χιλ.) | 400 | |||||||
7 | Ταχύτητα του τσοκ (stepless κανονισμός) (r/min) | 0~10 | 0~7 | 0~5 | |||||
8 | Μέγιστη ροπή του τσοκ (N/M) | 12000 | 18000 | 21000 | 28000 | 35000 | 35000 | ||
9 | Μέγιστη ένταση του καλωδίου (ν) | 9000 | 12000 | 14200 | |||||
10 | Περιστροφική δύναμη μηχανών του τσοκ (KW) | 11 | 15 | 18.5 | |||||
11 | Τοποθετώντας τρύπα του κέντρου τσοκ (χιλ.) | Φ220×15×Φ180 | Φ240×20×Φ200 | ||||||
12 | Φέρουσα εκκαθάριση (χιλ.) | ≤0.2 | |||||||
Ταλαντεμένος βραχίονας | 13 | Ύψος (χιλ.) | 3000 | ||||||
14 | Μέγιστο μήκος (πτυσσόμενο) (χιλ.) | 3000 | 3200 | 3500 | 3800 | ||||
|
| Μέγιστο ύψος ανύψωσης (κτύπημα) (χιλ.) |
|
| |||||
Μηχανισμός ανύψωσης | 15 |
| 2500 | 3000 | |||||
16 | Ταχύτητα ανύψωσης (mm/min) | 1000 | 700 | 500 | |||||
17 | Δύναμη σερβο μηχανών (KW) | 11 | 15 | 18.5 | |||||
18 | βίδα | 3-Tr55x10 | 3-Tr65x10 | 3-Tr70 X12 | 3-Tr80 X12 | 3-Tr85 x14 | 3-Tr90 x16 | ||
Μηχανισμός παραθυρόφυλλων | 19 | Περιοχή πατωμάτων (χιλ.) | 5000×5000 | 5500×5500 | 5500×5500 | 6000×6000 | 6500×6500 | ||
20 | Εκτατή σειρά του παραθυρόφυλλου (χιλ.) | Φ700~ Φ2250 | Φ800~ Φ2850 | Φ900~ Φ3050 | Φ1100~ Φ3250 | Φ1500~ Φ3550 | |||
21 | Ταχύτητα του παραθυρόφυλλου (mm/min) | 1000 | 900 | 700 | |||||
22 | Δύναμη μηχανών (KW) | 0.55 | |||||||
23 | Ποσότητα μηχανών (μονάδα) | 4 | |||||||
Λίπανση | 24 | Δύναμη μηχανών της self-lubricating αντλίας (KW) | 0.2 (KW) | ||||||
25 | Τρόπος λίπανσης | Πετρέλαιο | |||||||
ΣΗΜΕΙΩΣΗ: Οι παράμετροι είναι ανωτέρω τυποποιημένες. Μπορούν να τροποποιηθούν από του πελάτη απαιτούν.
